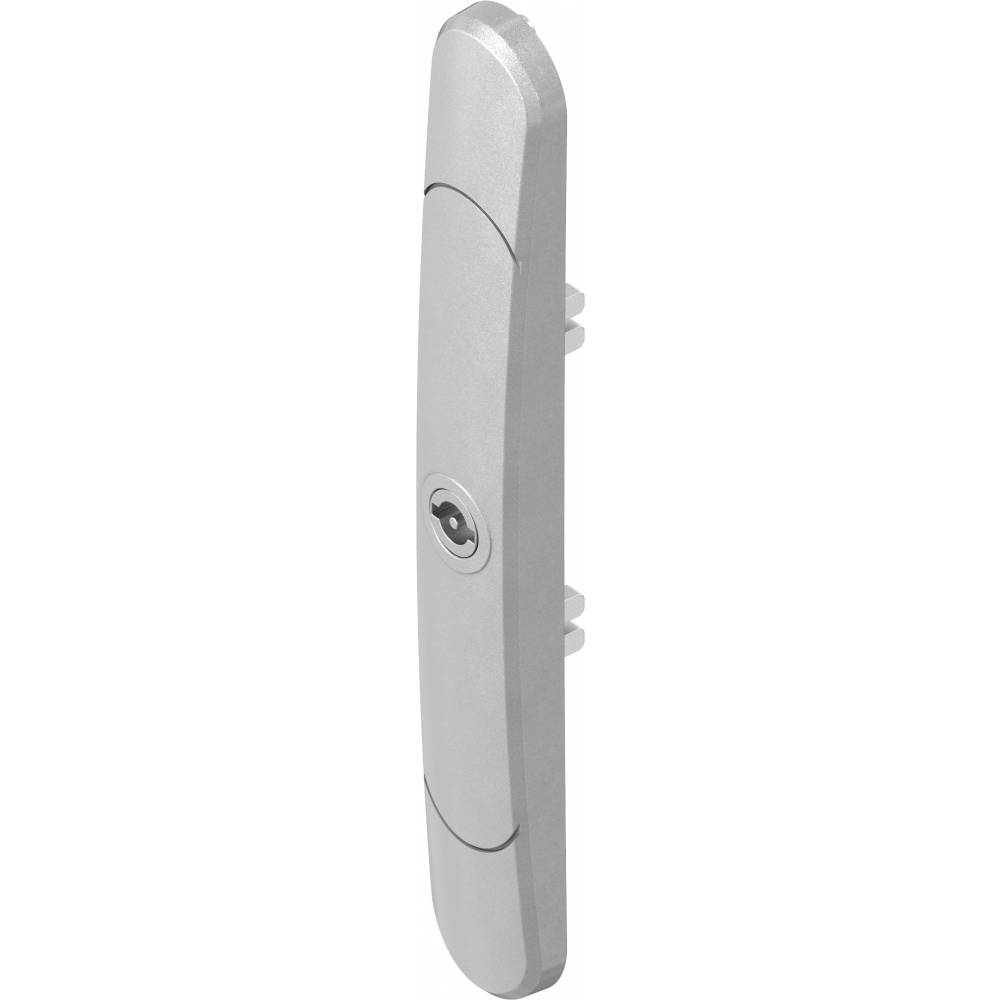

Замок-накладка, DOUBLE BIT (Метелик) 3мм, Для тяг з пазом, Поліамід GF, Сріблясто-сірий, Металевий, арт. 1390-U38-CX

Переваги продукту

Двонапрямна розсувна система

Можливість розташування важелів залежно від монтажу шарніра

Малий виріз завдяки зовнішній механіці

Інноваційна, нова технологія за доступною ціною

Привабливий дизайн

Більший просвіт завдяки вузькому згину 33 x 25 мм або 37 x 25 мм

Запатентовано

Інформація про продукт

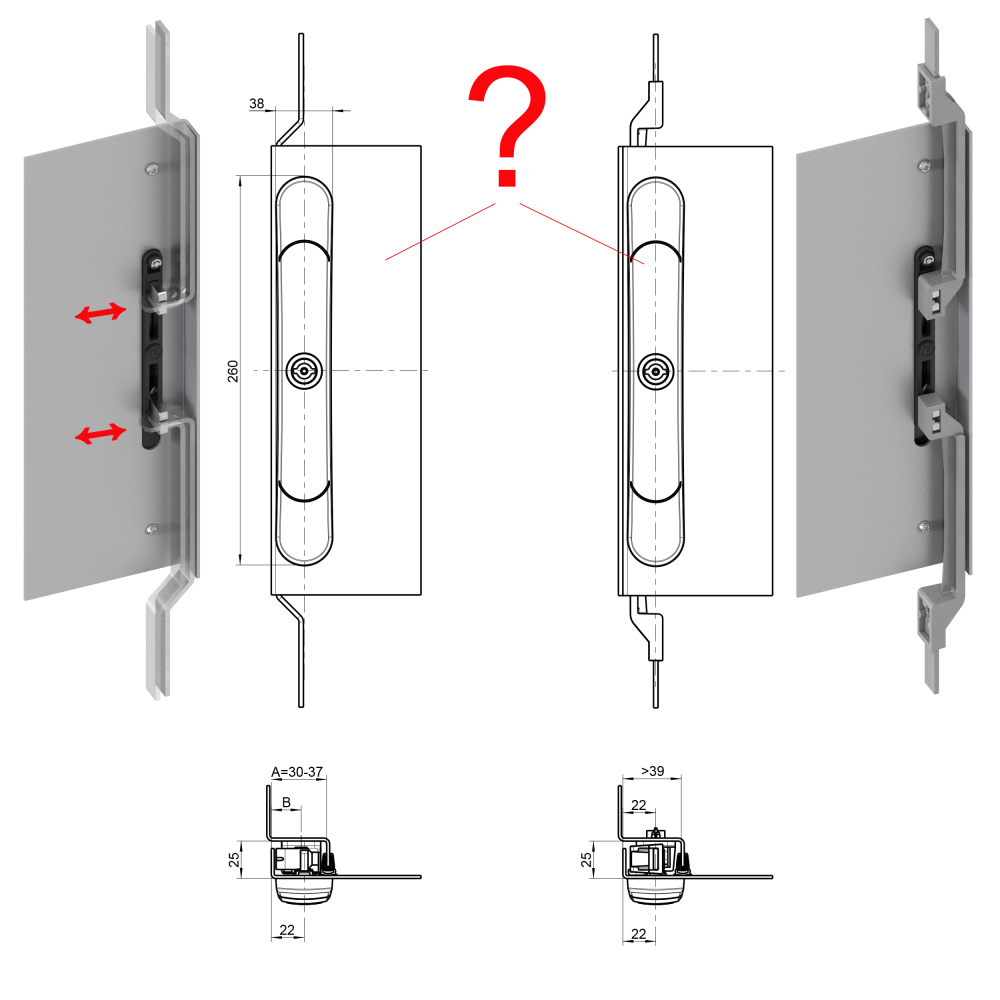

Доступні дві різних системи важелів

Хід важільного механізму двонапрямлений

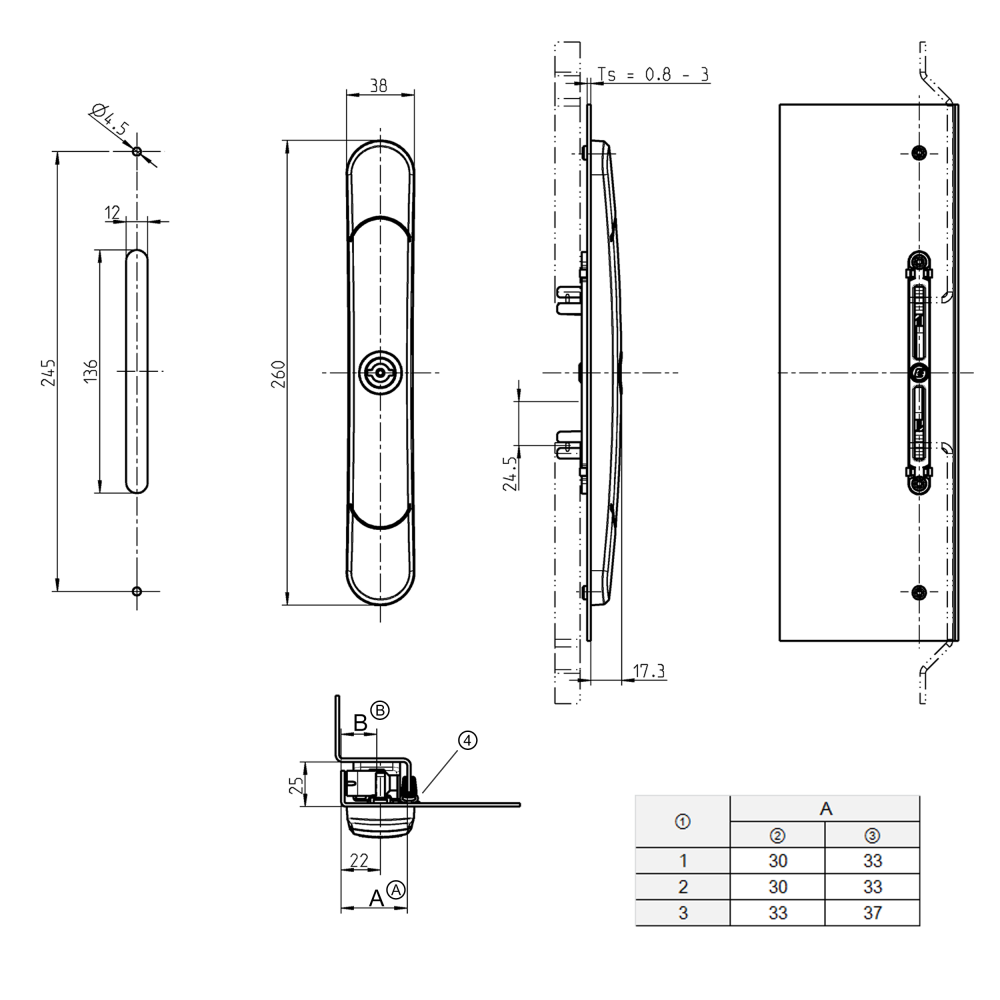

Ⓐ = Значення в таблиці для розміру A з ущільненням стосуються ущільнення 1011-10. Значення для розміру A відрізняються для інших ущільнень.

Ⓑ = Розмір B повинен мати таке саме значення, як і кріпильний розмір гака шарніра, якщо двері будуть відкриватися праворуч чи ліворуч. Розмір B залежить від шарніра, який буде використовуватися

① = Тип замка

② = Без ущільнення

③ = З ущільненням

④ = Приклад ущільнення 1011-10

⑥ = Змінний контроль важеля
