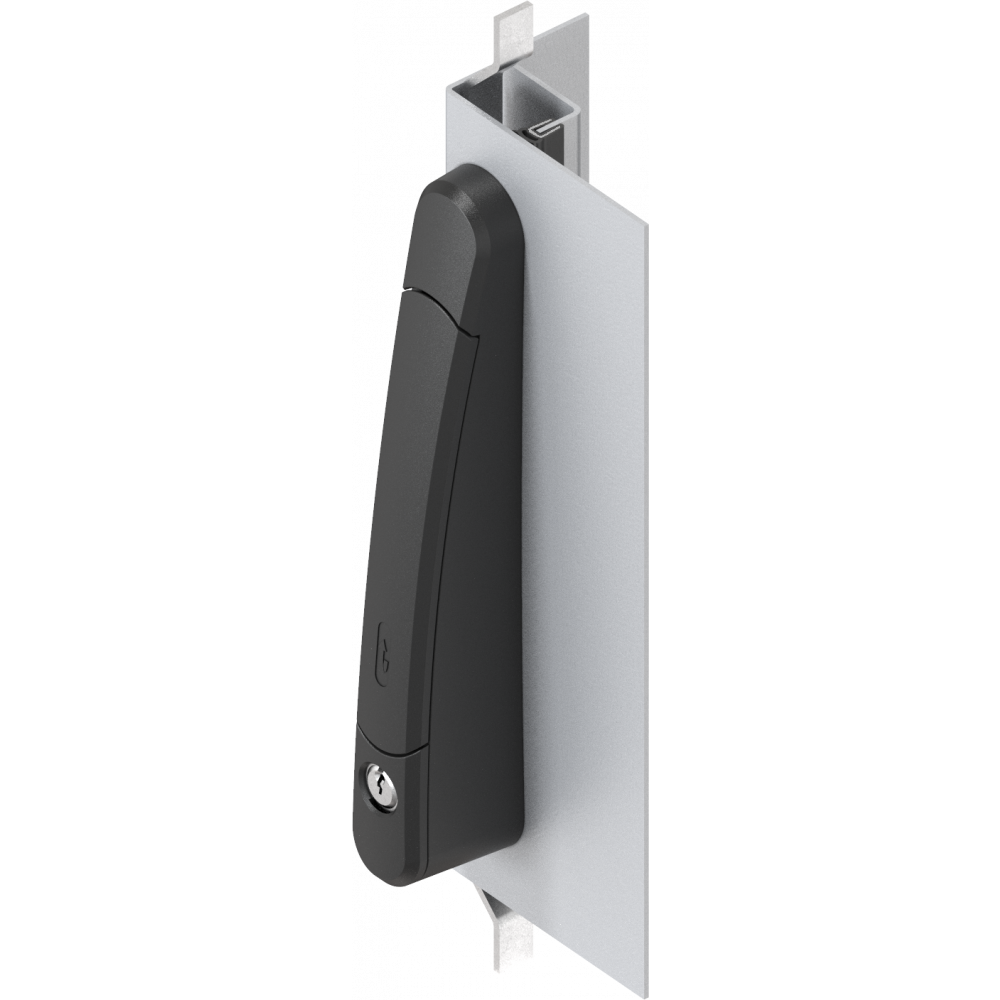

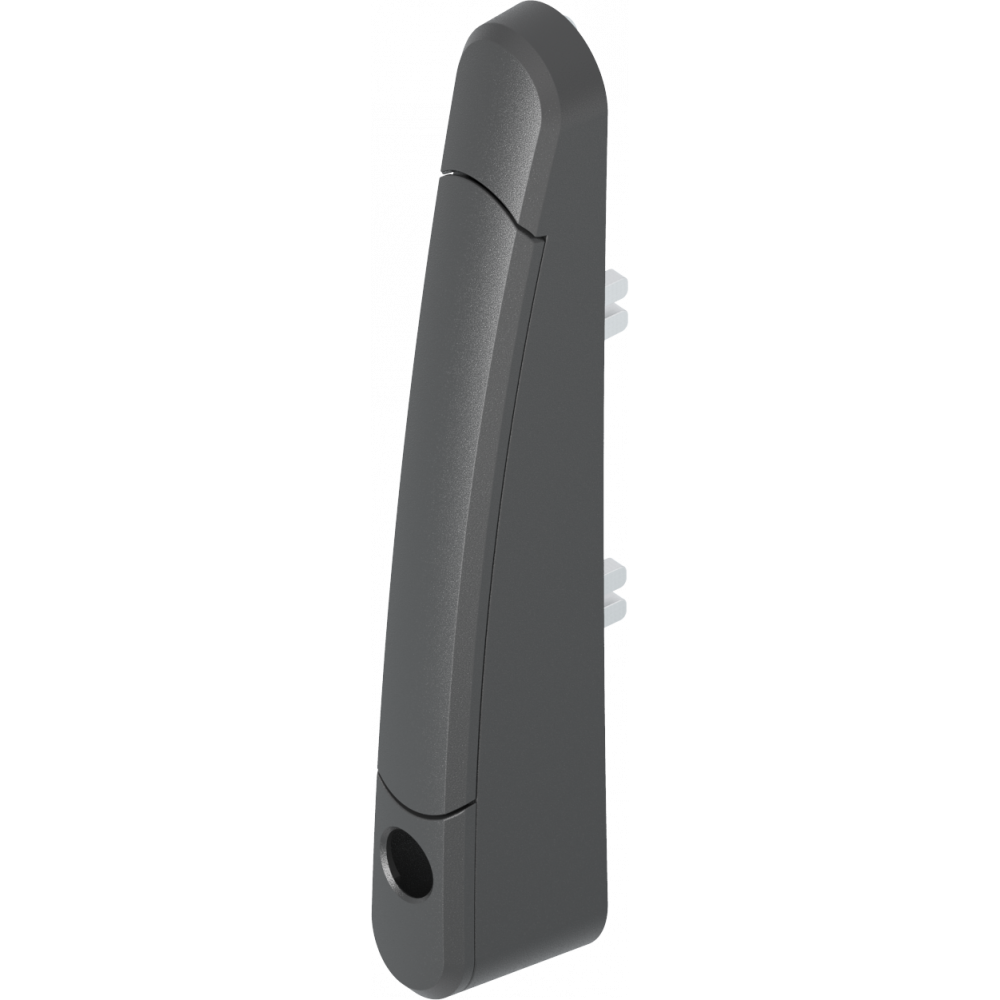

Підйомна ручка, Для тяг з пазом, Поліамід GF, Чорний, арт. 1390-U1

Переваги продукту:

Двонапрямна підйомна ручка

Можливість розташування важелів залежно від монтажу шарніра

Малий виріз завдяки механізму зовнішньої ручки

Інноваційна, нова технологія за доступною ціною

Привабливий дизайн

Більший просвіт завдяки вузькому згину 33 x 25 мм або 37 x 25 мм

Запатентовано

Інформація про продукт:

Хід важільного механізму двонапрямлений

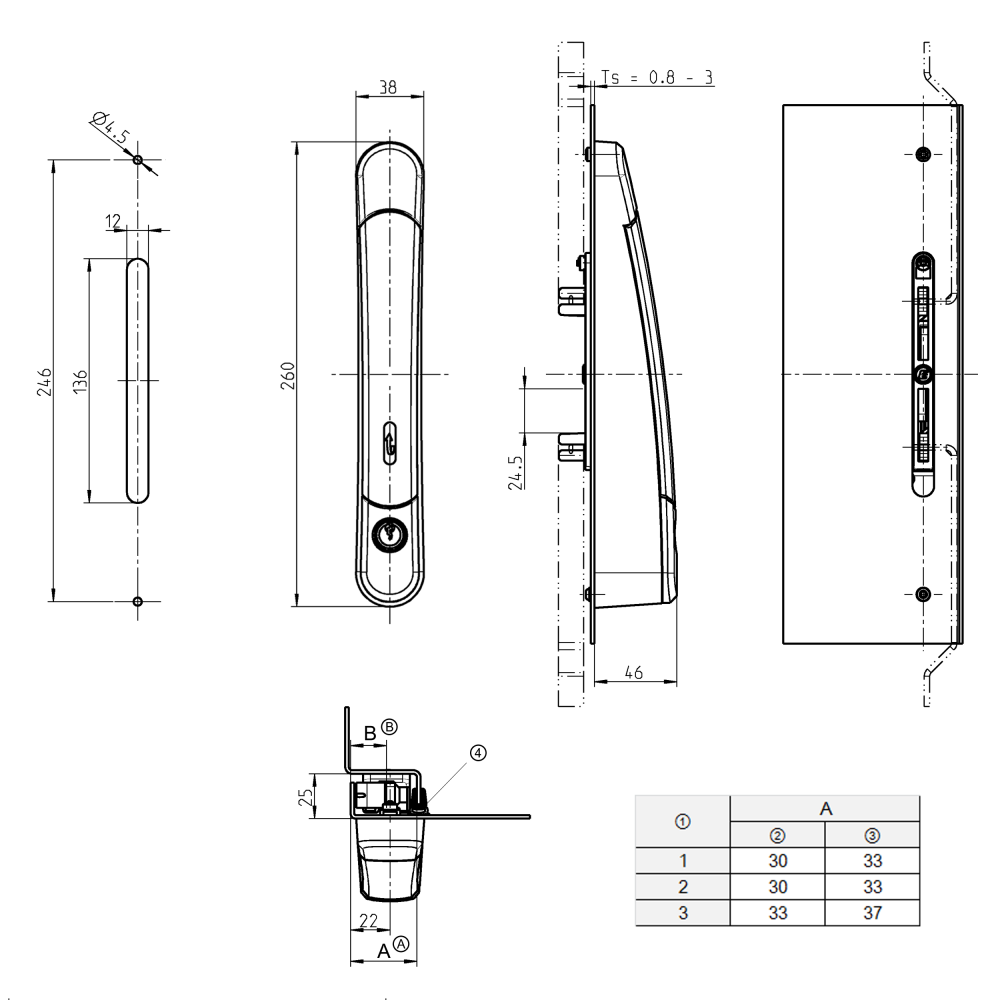

Ⓐ = Значення в таблиці для розміру A з ущільненням стосуються ущільнення 1011-10. Значення для розміру A відрізняються для інших ущільнень. Ⓑ = Розмір B повинен мати таке саме значення, як і кріпильний розмір гака шарніра, якщо двері будуть відкриватися праворуч чи ліворуч. Розмір B залежить від шарніра, який буде використовуватися.

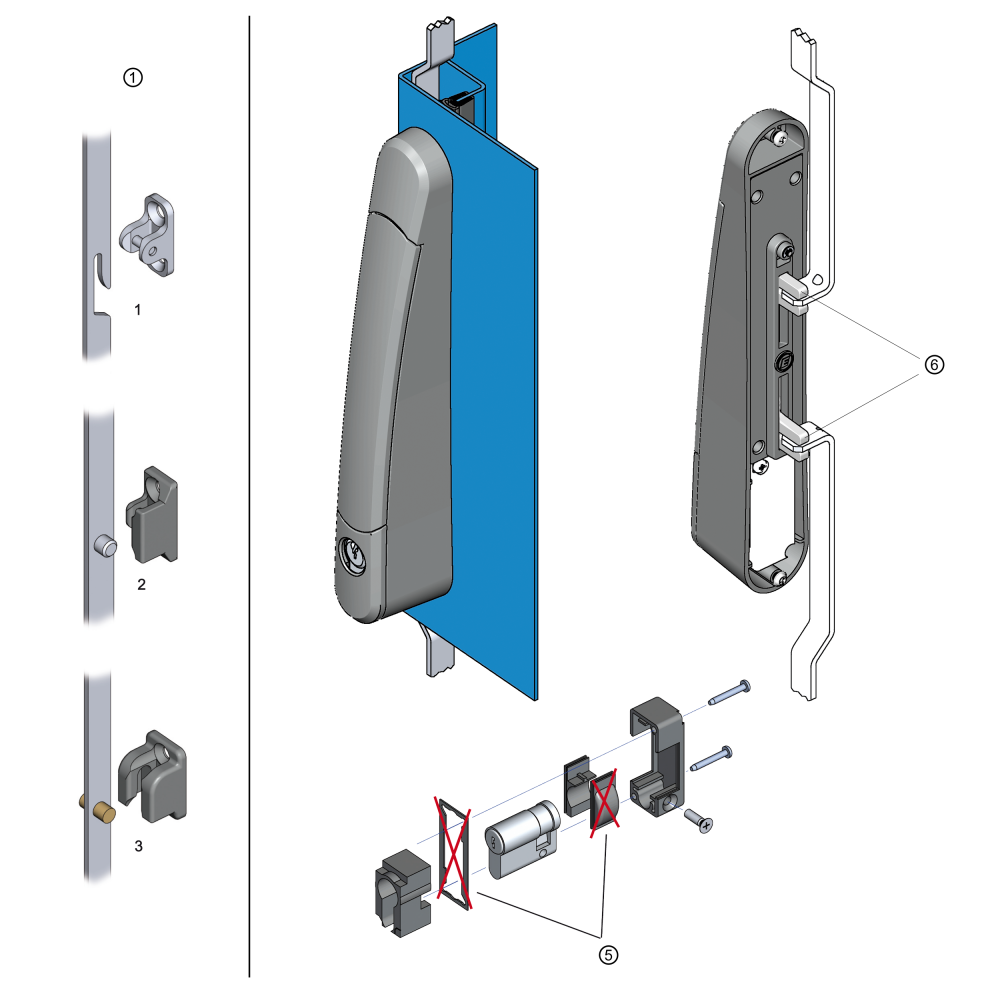

① = Тип замка ② = Без ущільнення ③ = З ущільненням ④ = Приклад ущільнення: 1011-10 ⑤ = Ущільнення та частина ущільнення з “виступом” не використовуються для цього складання ⑥ = Змінний контроль важеля

Увага: Замковий набір для циліндра ASSA, циліндра KABA та кнопки не може бути встановлено!
