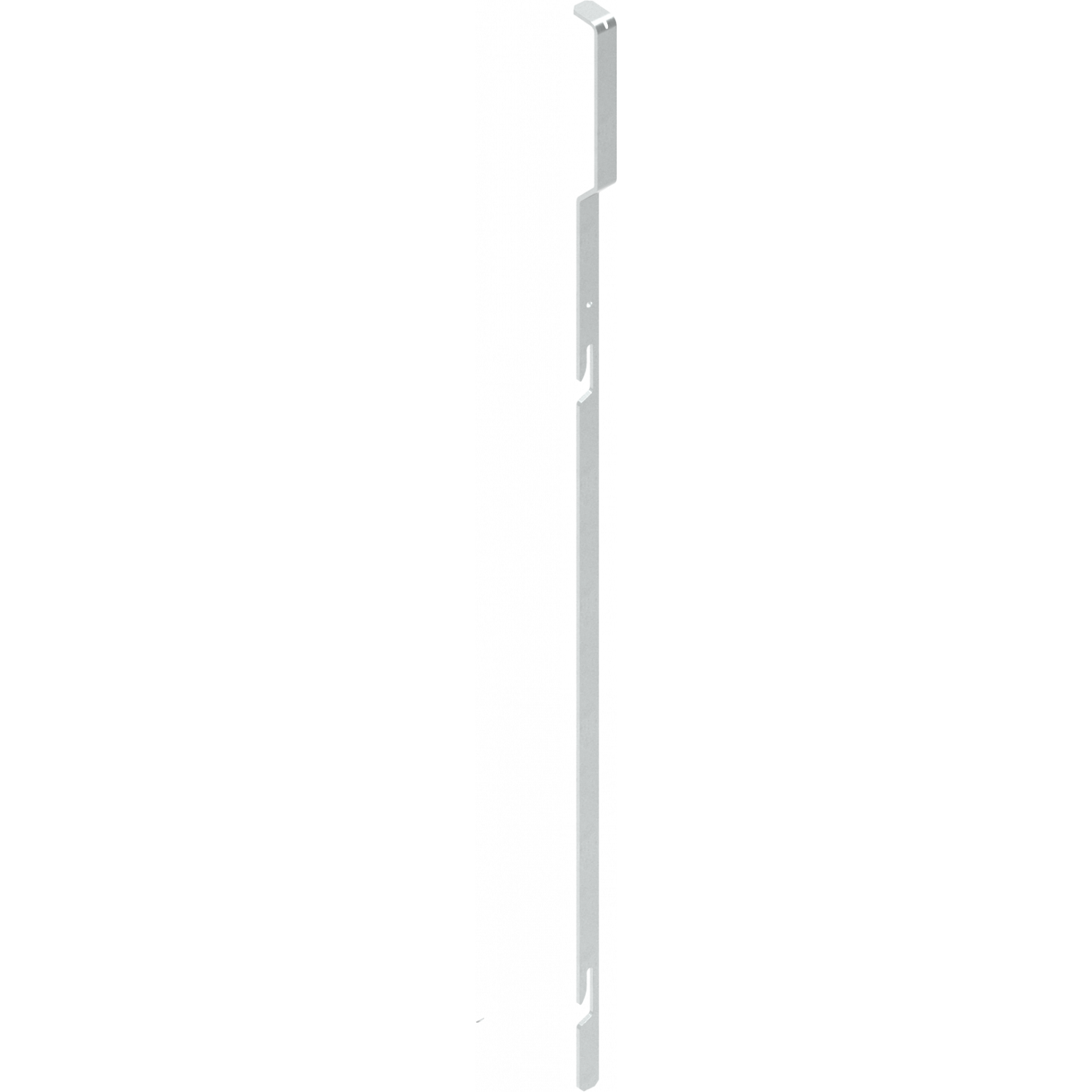

Тяга плоска, З пазом, Вигин знизу, L=736 мм, Метал Цинк, арт. 1390-12-05JB

L = 736 мм.

① = Тип замка ② = Розмір A ③ = Деталь ④ = Каталожна сторінка ⑤ = Номер деталі ⑥ = Захват ⑦ = Напрямник важільного механізму ⑧ = Шарнір ⑨ = Див. плоский важіль ⑩ = Шарнір підходить для типів замків 1, 2 і 3

• 125° Шарнір 4A-136
• 180° Шарнір (низ) 4A-140
• 180° Шарнір 4A-145
• 180° Шарнір (низ) 4A-170
• 180° Шарнір (з відхиленням двері 26 мм) 4A-210
• 180° Шарнір 4A-215
• ⑪ = Приклад комбінації ⑫ = Тип замка 2 ⑬ = напр., 120° Шарнір 1031-U12 див. каталожна сторінка 4A-136 ⑭ = Направляюча важільного механізму 1121-106 ⑮ = Центр направляючого важільного механізму ⑯ = Центр захвата ⑰ = Центр дверей ⑱ = Зображено без дверей ⑲ = Двері зображено зсередини

• Кріплення з глибокими гвинтами за стандартами DIN ISO 2009, 2010, 7046-1, 7046-2, 7047

** Додаткові напрямники важільного механізму потрібні для висоти дверей до 1600 мм

Хід важільного механізму двонапрямлений
