Ущільнювачі ЕМКА

Герметизаційні технології – Чорне мистецтво

На перший погляд, ущільнювач досить непомітний. Проте він виконує важливу функцію, адже забезпечує, щоб речовини не проникали ненавмисно з одного приміщення в інше. Ущільнювальні профілі захищають інтер’єри від вологи, пилу та бруду, серед іншого. Тут здебільшого використовуються м’які, еластичні матеріали, тому зазвичай ми говоримо про ущільнювальні профілі або еластомери, або просто гуму.

Ноу-хау гарантує найвищу якість

Технологія герметизації є одним із ключових напрямків діяльності EMKA. Компанія є експертом в екструзії гумових та пластикових профілів зі своїми виробничими заводами в Іспанії та Англії. EMKA виготовляє понад 1 500 ущільнювачів та гумових профілів з різних матеріалів як за каталогом стандартних виробів, так і численні індивідуальні рішення для клієнтів після детальної консультації з нашими експертами з герметизації. За запитом EMKA постачає свою якісну продукцію власного виробництва з відповідною сертифікацією або з тестовими зразками для подальшого тестування на підприємствах замовника.

Клієнти отримують переваги від унікальної глибини виробництва EMKA:

індивідуальні консультації та аналіз потреб від експертів EMKA
власна розробка продукції нашими фахівцями з рішеннями для вимог клієнтів
власне виробництво інструментів для екструзії
власне виробництво в Англії та Іспанії
контроль якості з тестуванням та сертифікацією
глобальна дистрибуція

Ноу-хау EMKA у сфері герметизації гарантує найвищу якість!

Ущільнювальні профілі

Обладнання

Лінії екструзії UHF
Лінії екструзії соляної ванни
Лінії екструзії PVC і TPE
Вулканізація методом лиття і плівки
Лінії різання та штампування для точних довжин
Ламінатор для плівки SK
Нанесення герметика

Матеріали

Різні сектори, один партнер!

Шафи управління та контролю
Залізнична промисловість / залізниці
Автомобільна промисловість
Транспорт і комерційні транспортні засоби
Системи HVACR
Вікна та фасади
Загальна промисловість

Технологія герметизації від EMKA

Перевірена та безпечна система

При використанні ущільнювачів стандарти відіграють важливу роль у забезпеченні якості (в тому числі країнові специфічні). Ущільнювачі EMKA відповідають стандарту пожежної безпеки DIN EN 45545-2 або VDI 6022, а також стандартам UL (Underwriters Laboratories) для безпеки. Це означає, що вони також можуть використовуватися в США.

Дотримання особливих характеристик якості технології герметизації EMKA для найрізноманітніших промислових секторів (автомобільна промисловість, будівництво вікон, хімічна промисловість, залізниця, холодильна та кондиціонерна техніка тощо) може бути підтверджено нашими власними тестувальними установками та лабораторіями. Виробничі майданчики EMKA для технології герметизації сертифіковані за наступними стандартами:

ISO 9001:2008
ISO 14001:2009
IATF 16949:2016

Так звані класи захисту IP визначають ступінь, до якого електричний компонент або корпус може піддаватися впливу навколишнього середовища без пошкоджень або ризику для безпеки. EMKA проводить випробування IP та інші фізичні тести у своїх лабораторіях.

Національні та міжнародні стандарти ущільнювальних профілів від EMKA

VDI 6022
PMMA Verträglich nach Röhm
DIN 7863
DIN 5510-2
UL 50 та UL 50E
UL 94-HB
UL 94 V-0
NF F16-101/ -102
CEN/TS 45545-2
ASTM C 542
ASTM C 1166:2006
ASTM E 662:2012
SMP 800-C
UNI CEI 11170
BS 6853
NF F-101

Гумові ущільнювачі у каталозі EMKA

У нашому каталозі ущільнювачів та гумових профілів ви знайдете детальну інформацію про стандартні продукти. Додаткові каталоги з розділами про спеціальні гумові ущільнювачі можна знайти тут:

Гумові ущільнювачі для промислового виробництва шаф та корпусів
Гумові ущільнювачі особливо для сектора дорожнього транспорту
Гумові ущільнювачі особливо для сектора залізничного транспорту
Каталог технології герметизації
Листівка: індивідуально виготовлені гумові ущільнювачі з власного виробництва

Характеристики матеріалу: з яких матеріалів виготовлені гумові профілі?

Окрім сировини, багато властивостей впливають на функцію і якість ущільнювача, включаючи еластичність, залишкове стиснення, стійкість до хімічних речовин та тепла.

Полімери

Основою для виробництва гумових профілів є полімери, які можна розділити на три основні групи:

Еластомери
Термопластики
Термопластичні еластомери

Еластомери з гуми

Гума є основною сировиною для виробництва наступних еластомерів:

Резина етилен-пропіленова (EPDM)
Акрилонітрил-бутадієнова резина (NBR)
Хлоропренова резина (CR)

Пластично-гумова суміш змішується з різними добавками і нагрівається. Під час хіміко-фізичного процесу вулканізації молекулярні ланцюги гуми зв’язуються один з одним. Це надає матеріалу його еластичність, схожу на гуму.

Залежно від вимог і області застосування правильний вибір матеріалів є критичним для подальшої функціональності всієї системи ущільнення.

EPDM ущільнювач: стійкий і довговічний

У будівництві комутаційних шаф, а також у секторах транспорту (залізничного і дорожнього) та кондиціонування повітря (HVAC), штучна гума EPDM з групи еластомерів використовується в основному.

Що таке EPDM?

EPDM (етилен-пропілен-дієн-гума) є штучною, тобто синтетичною гумою, яка відзначається відмінною стійкістю до гарячої води, водяної пари, старіння та впливів погодних умов, а також широким температурним діапазоном від -35 °C до +130 °C.

Які переваги EPDM?

EPDM …

має відмінну стійкість до води, кисню, ультрафіолетових променів та озону представлено у великій кількості різних композицій, перерізів і твердостей по Шору стійкий до кислот і лугів, але менш стійкий до мінеральних олив може використовуватися як поролонова гума при змішуванні з пусковим агентом згасає пламя в певних композиціях і може використовуватися як вогнезахисний ущільнювач забезпечує значні економічні вигоди порівняно з силіконовими ущільнювачами

Для чого використовується гумовий ущільнювач з EPDM?

Синтетична гума EPDM використовується для виготовлення ущільнювачів у численних формулах та твердостях. Як м’яка гума EPDM, вона часто використовується у затискній області, підсилена дротяною сіткою, і також служить захистом краю. У сфері герметизації EPDM використовується з пусковим агентом як легко деформована поролонова гума.

Ущільнювачі, перевірені на вогнестійкість, виготовлені зі спеціальних протипожежних композицій EPDM, використовуються, наприклад, у залізничних транспортних засобах.

Які інші матеріали використовує EMKA для ущільнювачів?

NBR

Нітрилова гума (NBR) — також еластомер — краще підходить для контакту з мінеральними оливами та мастилами, ніж ущільнювачі з EPDM. Проте NBR має меншу стійкість до УФ-випромінювання та озону. Температурний діапазон застосування для ущільнювача NBR становить від -30 °C до +100 °C, і короткочасно до +130 °C, залежно від складу суміші. При вищих температурах матеріал, також відомий під торговою назвою “Пербунан”, стає твердішим.

CR

Хлоропренова гума (CR) також є синтетичною гумою. EMKA виробляє вогнестійкий еластомер, відомий під торговою назвою “Неопрен”, у самогасних композиціях. CR має добру стійкість до озону та атмосферних впливів і використовується в умовах між -25 °C та +90 °C.

Силікон

Прозорий і, таким чином, дуже легко фарбований полімер використовується в EMKA як силіконова гума. Він має відмінну хімічну стійкість і настільки стійкий до атмосферних впливів, що залишається гнучким навіть у найхолодніших умовах. Силікон досягає вищих класів пожежної безпеки, ніж EPDM або CR, і відповідає найвищим гігієнічним вимогам. EMKA пропонує стандартні якості для температур між -60 °C та 200 °C. Для спеціальних композицій силікон може досягати температурної стійкості до 300 °C.

PVC

На відміну від EPDM, полівінілхлорид (PVC) не є еластомером, а термопластичним полімером, який часто використовується виключно як захист краю з вбудованою металевою основою. Він також має дуже добру стійкість до погодних умов і може використовуватися в температурному діапазоні від -40 °C до +90 °C. Разом з приклеєним ущільнювальним профілем з EPDM утворюється комбінований профіль.

Ущільнювач з поролонової гуми: повітряні бульбашки покращують властивості

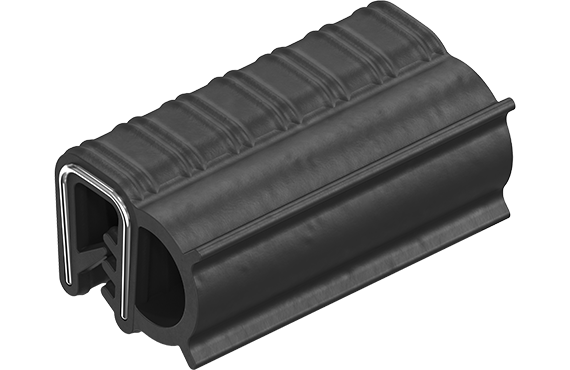

«Наші ущільнювальні профілі для комутаційних шаф часто складаються з так званої затискної області з вбудованим металевим сердечником і ущільнювального елемента з поролонової гуми», — пояснює технічний консультант з ущільнювальної технології EMKA. Після розтягування або стиснення м’який еластомер приблизно повертається до свого початкового стану. Багато допусків на дверцятах комутаційних шаф і керуючих блоках можна таким чином компенсувати.

Які технічні властивості поролонової гуми?

Поролонова гума є еластомером, виготовленим з EPDM, NBR або CR. Під час вулканізації хімічні пускові агенти створюють невеликі повітряні бульбашки, які роздувають матеріал. Результатом є структура з переважно відкритими осередками та щільною зовнішньою оболонкою.

Які переваги ущільнювача з поролонової гуми?

Переваги поролонової гуми в області ущільнювальної технології включають її високу еластичність при стиску та добру пружність. Для EMKA поролонова гума є важливим матеріалом для пропонування дверей шаф і заслінок не тільки для будівництва комутаційних шаф, але й для широкого спектра галузей і застосувань. Індивідуальні рішення, розроблені разом із замовником, відіграють дедалі важливішу роль у загальному обсязі продажів EMKA «ущільнювачів».

Ущільнювач EMKA – Правильне рішення для кожного застосування!

Технологія ущільнення, замикання та шарнірна технологія від одного постачальника

Як системний постачальник для промислового будівництва шаф, EMKA вважає себе вирішувачем проблем, щоб разом із клієнтом розробити економічно обґрунтований підхід до відкривання, закривання та ущільнення шафи. Для цього широкий асортимент замків і шарнірів поєднується з індивідуально розробленими ущільнювальними системами EMKA.

Клієнти виграють від індивідуально налаштованих ущільнювачів, які EMKA пропонує у вигляді вулканізованих рам або кілець. Це забезпечує спрощене та швидке збирання, а також постійно герметичні та закриті шви на кутах і кільцях.

«EMKA – це не просто постачальник», – підкреслює спеціаліст EMKA з ущільнювальних технологій. «Ми розробляємо концепції разом із клієнтом та пропонуємо системні рішення». Таким чином, на додаток до ущільнювачів, експерт також враховує технологію замикання, шарнірну технологію та матеріал і дизайн шафи. При цьому EMKA використовує широкий асортимент існуючих ущільнювальних матеріалів.

EMKA не зосереджується виключно на своєму основному секторі промислового будівництва шаф, а також робить прориви в інших секторах. Експерт із замків і ущільнювачів тепер постачає свою високоякісну продукцію так само успішно індустрії кондиціонування повітря для вентиляційних і кондиціонерних систем, як і транспортній індустрії для закривання та ущільнення заслінок і дверей автодомів і причепів.

Зв’яжіться з нашими консультантами та скористайтеся нашими експертними знаннями! Ми маємо правильне рішення для кожного застосування.

Профілі з вогнезахисної суміші

EMKA обробляє матеріали, які сертифіковані згідно з діючими стандартами пожежної безпеки для залізничних транспортних засобів.

Наприклад, відповідно до DIN EN 45545-2, ASTM E1354, ASTM E662, ASTM C1166, BSS 7239, SMP 800C.

Чи відповідають досягнуті категорії відповідним вимогам або класам транспортних засобів, потрібно перевіряти в кожному окремому випадку.

Переваги продукції з вогнезахисної суміші EPDM:

Вогнестійкість для більшої безпеки
Значна економія коштів у порівнянні з силіконовими ущільнювачами
Можливість легко налаштовувати рамки та кільця відповідно до специфікацій замовника
Профільна геометрія також індивідуально під потреби клієнта
Надійна висока якість власного виробництва в Європі

Допуски на ущільнення:

Допуски відхилень для ущільнювачів основані на нормі DIN ISO 3302-1. Для еластичної гуми – зазвичай на «E2», а для губчастої – на «E3». Допуски в комбінаційних профілях з ПВХ – за зразком DIN 16941-3B.

Нижче наведено кілька прикладів:

Номінальний розмір від	Номінальний розмір до	Клас допуску DIN ISO3302-1 E2	Клас допуску DIN ISO3302-1 E3	Номінальний розмір від	Номінальний розмір до	Клас допуску DIN 16941-3B
від	до
0	1,5	±0,25	±0,40	0	3	±0,40
1,5	2,5	±0,30	±0,50	3	6	±0,50
2,5	4	±0,40	±0,70	6	10	±0,70
4	6,3	±0,50	±0,80	10	18	±1,00
6,3	10	±0,70	±1,00	18	30	±1,10
10	16	±0,80	±1,30
16	25	±1,00	±1,60
25	40	±1,30	±2,00
40	63	±1,00	±2,50

Важливим фактором є правильне зберігання (найкраща температура – від +5°C до +20°C). При зберіганні ущільнювачів згідно з нормою DIN 7716 (рекомендації щодо зберігання, догляду і чистки гумових виробів).

Еластомери – температура застосування і твердість:

Матеріали	Температури застосування	Твердість (±5 Shore A)
EPDM	приблизно від -40°C до +100°C	60 або 70 (ПГ) 90 або 60 (MГ)
Нітрильний каучук	приблизно від -30°C до +100°C	70 або 60 (ПГ) 90 (MГ)
Хлоропреновий каучук	приблизно від -25°C до +100°C	40 до 90
ПВХ	приблизно від -10°C до +70°C	55 до 75
Силікон	приблизно від -60°C до +200°C	10 до 90

ПГ – Пориста гума, МГ – мяка гума

Рекомендоване зняття для ущільнювачів з порожнистими камерами:

Сжаття лише ущільнювачів профілем не повинно перевищувати 50%, інакше знизиться герметичність та еластичність. На практиці профіль сжимається на 30-50%. При цьому не має значення, зроблений чи профіль із EPDM, BNK чи силікону. На відміну від хімічної стабільності, їх механічні властивості приблизно однакові. При перевищенні рекомендованої величини сжаття слід враховувати залишкову деформацію, оскільки матеріал деформується також і пластично. Тоді ущільнювач більше не зможе ущільнювати вузол.

Стійкість і стабільність:

Внаслідок впливу різних хімікатів, розчинників, широкого діапазону концентрацій, температури і тривалості контакту. Проте на місцеве застосування впливають численні інші фактори. В кожному окремому випадку рекомендується встановити стійкість при конкретних величинах концентрації, температури і тривалості впливу.

Пожежостійкість:

Ми використовуємо тільки сировину, сертифіковану для залізничного транспорту за діючими нормами пожежобезпечності: DIN EN 45545-2; NF F 16-101/ -102; NFPA 130

Відповідність категорій релевантним вимогам або тому чи іншому класу транспортних засобів перевіряється індивідуально.

Зазвичай сільськогосподарські профілі досягають більш високих класів пожежобезпеки, ніж EPDM.

Виключення відповідальності:

Зазначені величини є орієнтовними, отриманими з випробувань на зразках матеріалу. Вони відповідають нашим знанням на даний момент, але не звільняють користувача від проведення власних детальних випробувань.
