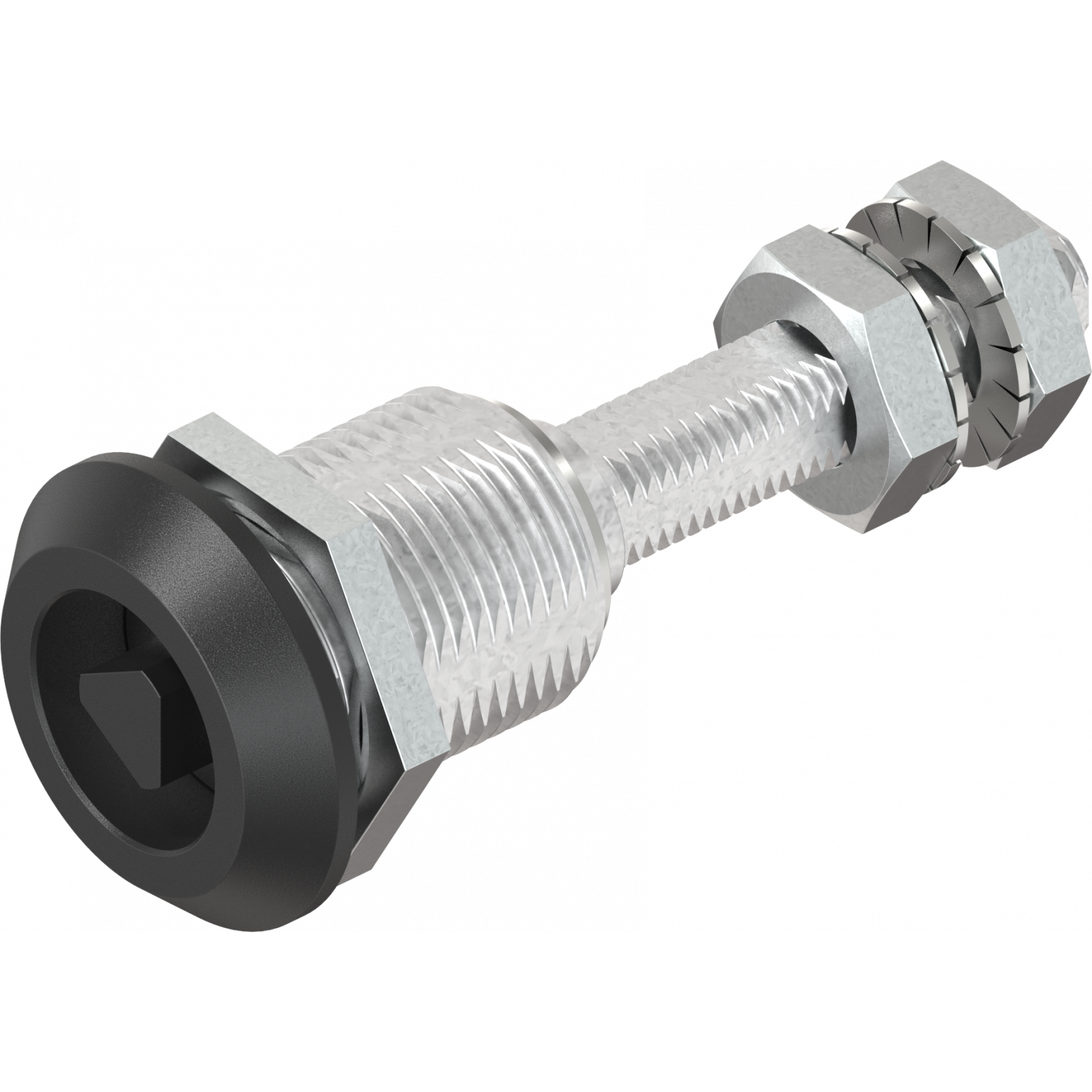

Компресійний замок, Регульований, Вставка трикутник 8мм., Метал Цинк, Чорний, арт. 1000-U802

Відповідає Стандартам:

DIN EN 61373 (випробування на удар та вібрацію),

DIN EN 45545-3 клас E20 (вогнезахисний захист),

Клас захисту IP65

Опис продукту

Замок-затиск із регульованою висотою кулачка, трикутник 8, цинковий сплав із чорним порошковим покриттям; 1000-U802

Замок розроблений для забезпечення надійного затискання та віброустійкості. Він має високий ступінь захисту IP 65 і відповідає стандартам пожежної безпеки DIN EN 45545-3, клас E20, а також вимогам до стійкості до ударів і вібрацій DIN EN 61373.

Основні характеристики

• Тип продукту: Четвертьобертний замок із компресією
• Програма: 1000
• Матеріал: Цинковий сплав
• Покриття: Чорне порошкове
• Каталожний аркуш: 1B-222
• Тип фіксації: За допомогою гайки
• Актування: Трикутник 8

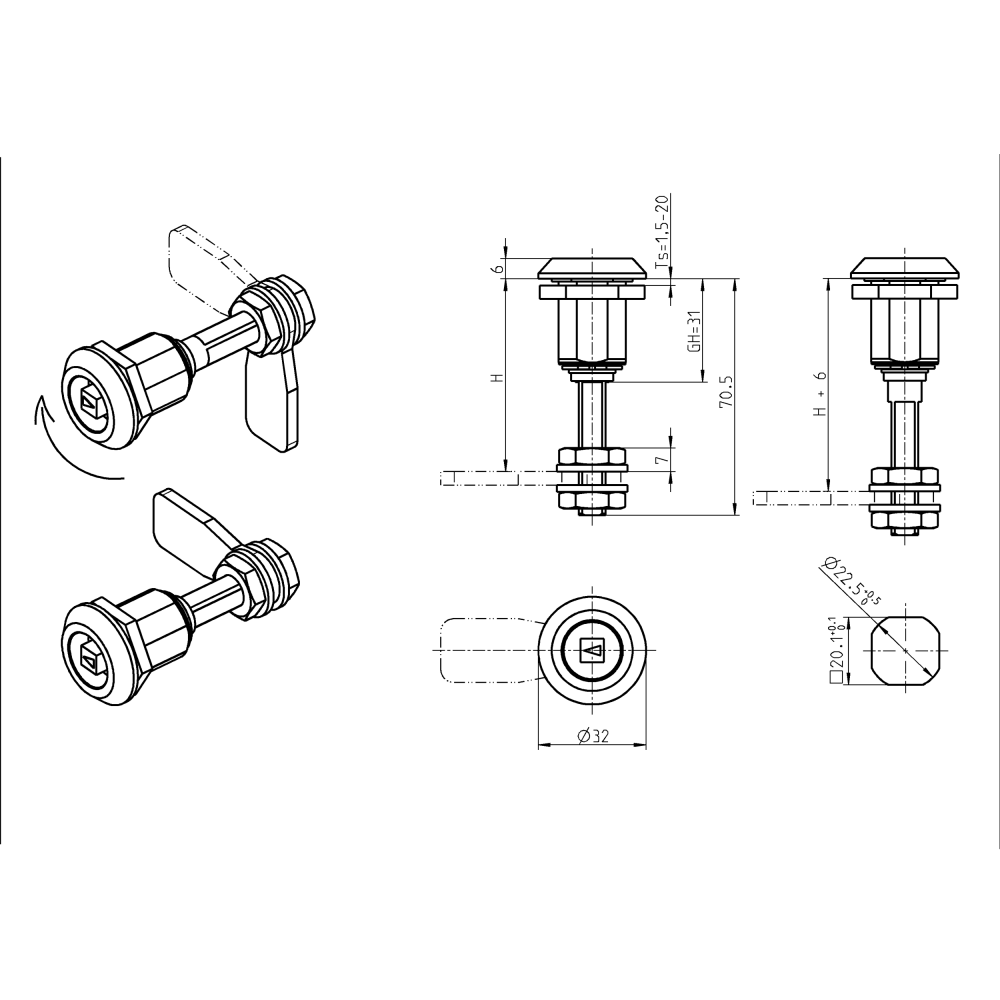

• Форма головки: Кругла (32 x 6 мм)
• Ущільнювач: Пінополіуретановий ущільнювач
• Значення компресії: 6 мм
• Товщина дверей:
  • Мінімальна: 1,5 мм
  • Максимальна: 20 мм
• Сторони монтажу: Лівий і правий

Відповідність стандартам

1. IP 65: Пилонепроникність і захист від водяних струменів.
2. DIN EN 45545-3: Відповідає класу E20 для пожежної безпеки.
3. DIN EN 61373: Стійкість до ударів і вібрацій, рекомендована для залізничного обладнання та інших важких умов експлуатації.

Конструктивні особливості

1. Віброустійкий дизайн: Замок забезпечує стабільне кріплення навіть у умовах постійної вібрації.
2. Регульований кулачок: Можливість адаптації висоти забезпечує універсальність використання.
3. Широкий діапазон товщини дверей: Від 1,5 до 20 мм, що дозволяє використовувати замок у різних типах панелей.

Склад комплекту (BOM)

1. Вставка трикутник 8, цинковий сплав із чорним порошковим покриттям.
2. Корпус із пінополіуретановим ущільнювачем, цинковий сплав із чорним порошковим покриттям.
3. Фіксувальний вал, цинковий сплав (необроблений).
4. Перемикаюче кільце, цинковий сплав (необроблений).
5. Гайка М10: Сталь із цинковим покриттям.
6. Гайка М22 x 1.5: Сталь із цинковим покриттям.
7. O-кільце Ø14 x 1.8: Пербунан чорний.
8. Шайба з зубчастою поверхнею 10.5, сталь із цинковим покриттям.
9. Циліндричний штифт Ø 3.5 x 16.5, сталь із цинковим покриттям.
10. Пружина компресії, сталь пружинна із цинковим покриттям.

Сфери застосування

• Залізничний транспорт: Замикальні системи для вагонів, шаф і обладнання.
• Електротехніка: Герметичні шафи для захисту обладнання.
• Промисловість: Корпуси з високими вимогами до герметизації та віброустійкості.
• Системи HVAC: Безпечне закриття панелей і дверцят.

Переваги

1. Міцність і довговічність: Завдяки використанню цинкового сплаву з порошковим покриттям.
2. Герметичність: Пінополіуретановий ущільнювач забезпечує надійний захист.
3. Універсальність: Підходить для різних умов монтажу.
4. Високі стандарти безпеки: Відповідає європейським нормам пожежної безпеки та вібраційної стійкості.
